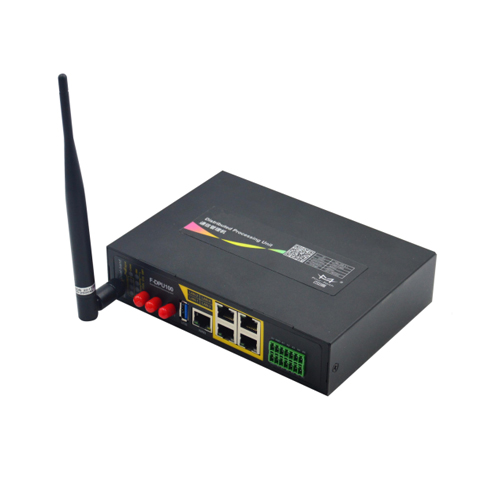

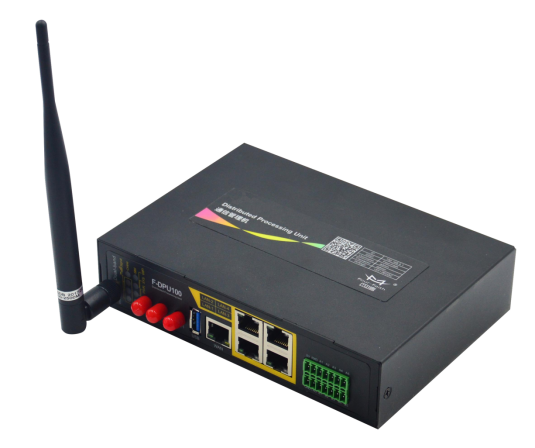

RDZ-9220-WYX 是一種物聯網無線通信管理機，利用公用無線網絡為用戶提供協議集成和無線長距離數據傳輸功能。
該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供 1 個 RS232/RS485、4 個 RS485、4 個以太網 LAN，1 個以太網WAN 以及 WIFI 接口，可同時連接串口設備、以太網設備和 WIFI 設備，實現多協議采集、數據透明傳輸和路由功能。
該產品已廣泛應用于物聯網產業鏈中的 M2M 行業，如光伏發電、變電所等電力行業、城市樓宇能源管理、能耗企業能源管理等。
支持各種行業化協議集成，提供編譯器供客戶對應用層自定義開發
支持多種 WAN 連接方式，包括靜態 IP，DHCP，L2TP，PPTP，PPPOE，2.5G/3G/4G
支持無線蜂窩和有線 WAN 雙鏈路智能切換備份功能（可選）
支持 VPN client（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅 VPN 版支持）
支持 VPN sever（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅 VPN 版支持）
支持遠程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS 等功能
支持本地和遠程在線升級，導入導出配置文件
支持 NTP，內置 RTC
支持國內外多種 DDNS
支持 VLAN，MAC 地址克隆，PPPoE 服務器
WIFI 支持 802.11b/g/n/ac，雙頻 2.4G 和 5.8G，支持 WIFI AP、AP Client、中繼器、中繼橋接和 WDS 等多種工作模式（可選）
WIFI 支持 WEP、WPA、WPA2 等多種加密方式，支持 RADIUS 認證，MAC 地址過濾等功能。
支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
支持 APN/VPDN
支持多路 DHCP server 及 DHCP client，DHCP 捆綁 MAC 地址，DDNS，防火墻，NAT，DMZ 主機，QoS，流量統計，實時顯示數據傳輸速率等功能
支持 TCP/IP、UDP、FTP（可選）、HTTP 等多種網絡協議
支持 SPI 防火墻，VPN 穿越，訪問控制，URL 過濾，等功能
定時上下線功能
支持 USB3.0，向下兼容 USB2.0
本地存儲支持閃存、TF 卡(TF 卡與 USB 應用二選一)

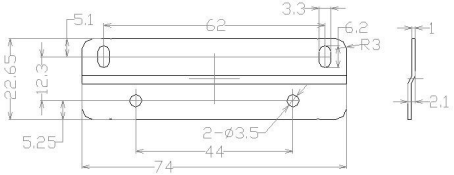

外形尺寸
天線安裝：
無線廣域網天線接口為 SMA 陰頭插座（標識為“ANT-1”和“ANT-2”），將配套的無線蜂窩
天線的 SMA 陽頭旋到該天線接口上，并確保旋緊，以免影響信號質量。
無線局域網天線接口為 SMA 陽頭插座（標識為“WIFI”），將配套 WIFI 天線的 SMA 陰頭旋到該天線接口上，并確保旋緊，以免影響信號質量。
注意：無線蜂窩天線和 WIFI 天線不能接反，否則設備無法工作。
SIM/UIM 卡安裝：

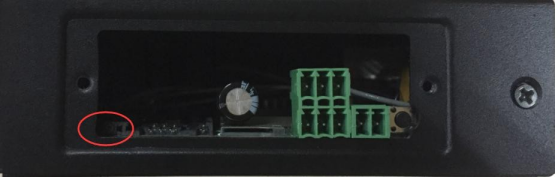

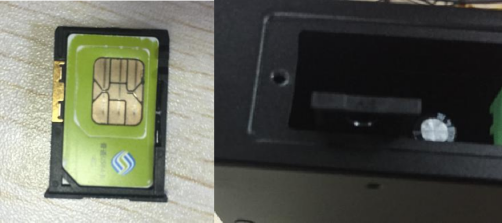

安裝或取出 SIM/UIM 卡時，先用尖狀物輕輕頂住退卡鈕（SIM/UIM 左側的圓形小圓點）， SIM/UIM 卡套即可彈出。安裝 SIM/UIM 卡時，先將 SIM/UIM 卡放入卡套，并確保 SIM/UIM 卡的金屬接觸面朝外，再將 SIM/UIM 卡套插入抽屜中，并確保插到位。
（下圖以單卡為例）

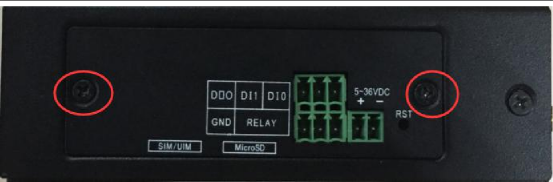

步驟1
步驟2
步驟3

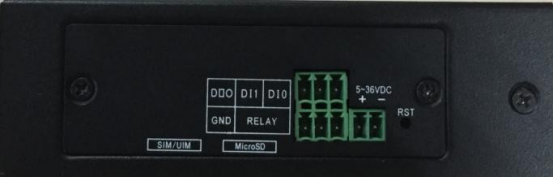

步驟4
連接網線：

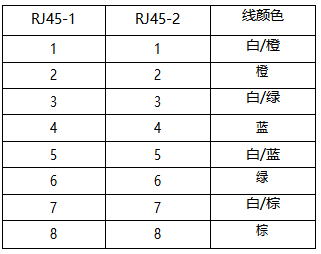

將網絡直連線的一端插到通信管理機的 LAN1~LAN4 的任意一個口上，另一端插到用戶設備的以太網接口上。網絡直連線信號連接如下：
連接 RS232/RS485 線：

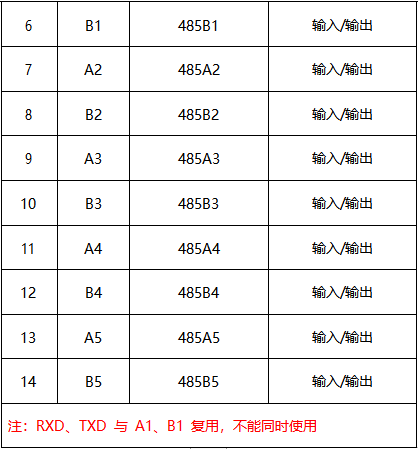

將 RS232 和 RS485 線端插到通信管理機的 14PIN 接口上，引出來的 RS232/RS485 線到用戶設備的 RS232/RS485 串行接口上,接口信號連接如下：
