產品簡介：

  目前傳統開關柜為了滿足電力系統的需求，需要配備微機綜合保護裝置、智能開關操控裝置、多功能儀表、帶電體無線測溫、電纜絕緣監測等，這會直接導致裝置種類繁多、設計繁瑣、接線麻煩，增加大量的人工成本，同時各類設備通訊協議不一致、數據傳輸及通訊線布置繁瑣，增加電氣自動化難度及成本。

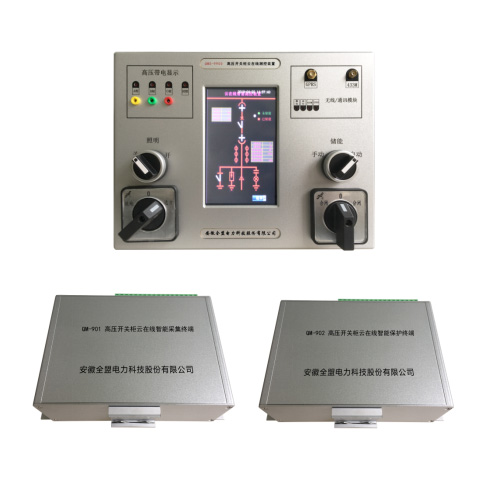

  我司最新研發的QMS-9900高壓開關柜云在線保護測控裝置巧妙的將測量模塊、保護模塊、顯示模塊和通訊模塊組合成一個智慧測控系統，具有多功能、數字化、網絡化、智能化，結構緊湊、易于維護等特點。它可以滿足電力工業未來的需求、簡化開關柜面板結構設計、美化開關柜的面板布局，是一款實現配電房自動化監控運維系統“信息化、自動化、集成一體化”的測控終端。

功能簡介：

  智慧測控裝置由測量、保護、監視、控制、輸入、輸出、通訊接口和電源等部分組成。時刻監視系統電壓、電流、溫濕度、電纜泄漏電流等，對出現的監測數據異常做出準確的判斷并保護跳閘或發出報警信息；根據用戶需求也可對測控部分與保護單獨使用。

安裝尺寸：

1.  主機部分為開孔安裝，開孔尺寸：222mm*166mm；

2.  保護和測量部分為TS-35導軌安裝；

3.  無線測溫點，表帶捆扎安裝

4.  溫濕度傳感器白色線，RJ11插頭（底座為灰色）

     傳感器1：安裝于二次室（五號線）

     傳感器2：安裝于電纜室（六號線）

5.  泄漏電流傳感器（四號線）

黑色線，RJ11插頭（底座為黑色）

傳感器底部四芯端子接線對應:黃（+12V）、綠（-12V）、紅（X1）、黑（GND）
